板状刚玉是一种纯净的、不添加如MgO、B2O3等任何添加剂而烧成收缩的烧结刚玉，具有结晶粗大、发育良好的α-Al2O3晶体结构，Al2O3的含量在99%以上。
板状刚玉的简介：
板片状晶体结构，气孔小且闭气孔较多而气孔率与电熔刚玉大体相当，纯度高，体积稳定性好，小的重烧收缩，用以生产的耐材或浇注料高温处理后具有良好的热震稳定性和抗弯强度，但价格较其它氧化铝高。
高耐火度；
高耐腐性；
高耐冲刷性；
高耐热震稳定性；
强度高韧性好；
化学性能稳定。
板状刚玉的使用范围:
板状刚玉既可作为主成分用于铝碳质、铝镁碳质、镁铝碳质、镁尖晶石质、铝铬质耐火砖中，也可作为富化氧化铝成分引入到高铝不定形耐火材料中，可以广泛应用于钢铁、铸造、陶瓷等行业，其中在钢铁行业的应用几乎涵盖了炼铁炼钢的全过程。
产品:烧结板状刚玉
执行标准:YB/T4216-2010
|
牌号 |
指标 |
化学成分 |
体积密度 |
显气孔率 |
吸水率 |
|||
|
HX-99 |
AL2O3 |
FE2O3 |
NA2O |
SIO2 |
g/cm3 |
% |
% |
|
|
标准 |
99.2% min |
0.07% max |
0.4% max |
0.16% max |
3.5 min |
5 max |
1.5 max |
|
|
实测 |
99.26% |
0.06% |
0.30% |
0.08% |
3.56 |
3.8 |
1.2 |
|
颗粒粒度分布
|
规格：mm |
典型值 % |
值/ % |
|
5-10 |
||
|
5-10 |
92 |
75 |
|
7-10 |
58 |
40 |
|
5-7 |
35 |
20 |
|
3-6 |
||
|
3-6 |
98 |
90 |
|
4-6 |
55 |
40 |
|
3-4 |
44 |
20 |
|
1-3 |
||
|
1-3 |
99 |
90 |
|
2-3 |
52 |
30 |
|
1-2 |
47 |
30 |
|
1-2 |
||
|
+2.36 |
8 |
10 |
|
-1 |
5 |
10 |
|
0.5-1 |
||
|
0.5-1.18 |
95 |
90 |
|
0.7-1.18 |
45 |
35 |
|
0.5-0.7 |
50 |
20 |
|
0.2-0.6 |
||
|
+0.6 |
5 |
10 |
|
-0.2 |
4 |
10 |
|
0-0.5 |
||
|
0-0.5 |
95 |
90 |
|
0.15-0.5 |
49 |
38 |
|
-200# |
||
|
+0.088 |
0.3 |
3 |
|
-0.044 |
96 |
90 |
|
-325# |
||
|
-0.044 |
97 |
85 |
筛分分析标准：GB/T6003.1-1997
板状刚玉成分-典型值
|
Al2O3 |
99.25% |
|
Fe2O3 |
0.06% |
|
Na2O |
0.40% |
|
SiO2 |
0.15% |
|
显气孔率 |
3.8 |
|
体积密度 |
3.58g/cm3 |
|
吸水率 |
1.1 |

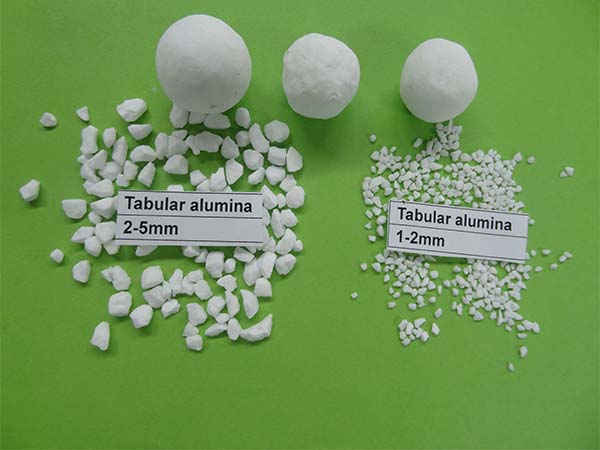

板状刚玉常规粒度型号
段砂0-0.3mm0-0.5mm0.5-1mm1-2mm1-3mm3-5mm
细粉-100#-200#-325#
其他型号可定做，粗不超过20mm
段砂
0.5-0mm1-0mm1.5-0mm2-0mm2.5-0mm
3-0mm3.5-0mm4mm-04.5mm-05mm-0
0.5-1mm0.5-1.5mm0.5-2mm0.5-2.5mm
0.5-3mm0.5-3.5mm0.5-4mm0.5-4.5mm
0.5-5mm1.5-2mm1.5-2.5mm1.5-3mm
1.5-3.5mm1.5-4mm1.5-4.5mm1.5-5mm
2.5-3mm2.5-3.5mm2.5-4mm2.5-4.5mm
2.5-5mm3.5-4mm3.5-4.5mm3.5-5mm
4.5-5mm1-2mm1-4mm1-5mm2-3mm
2-4mm2-5mm3-4mm
细粉
100F200F320F325F
100#-0200#-0320#-0
-100#-200#-325#
